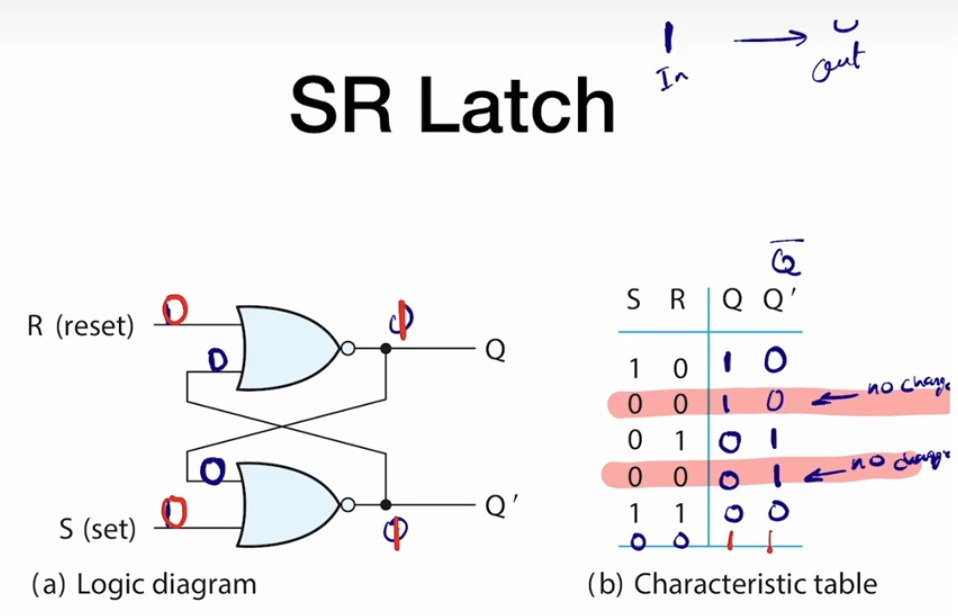

SR Latch
set to reset latch
cross-coupled nor gate 交叉耦合
振荡状态
当然也可以用与非门

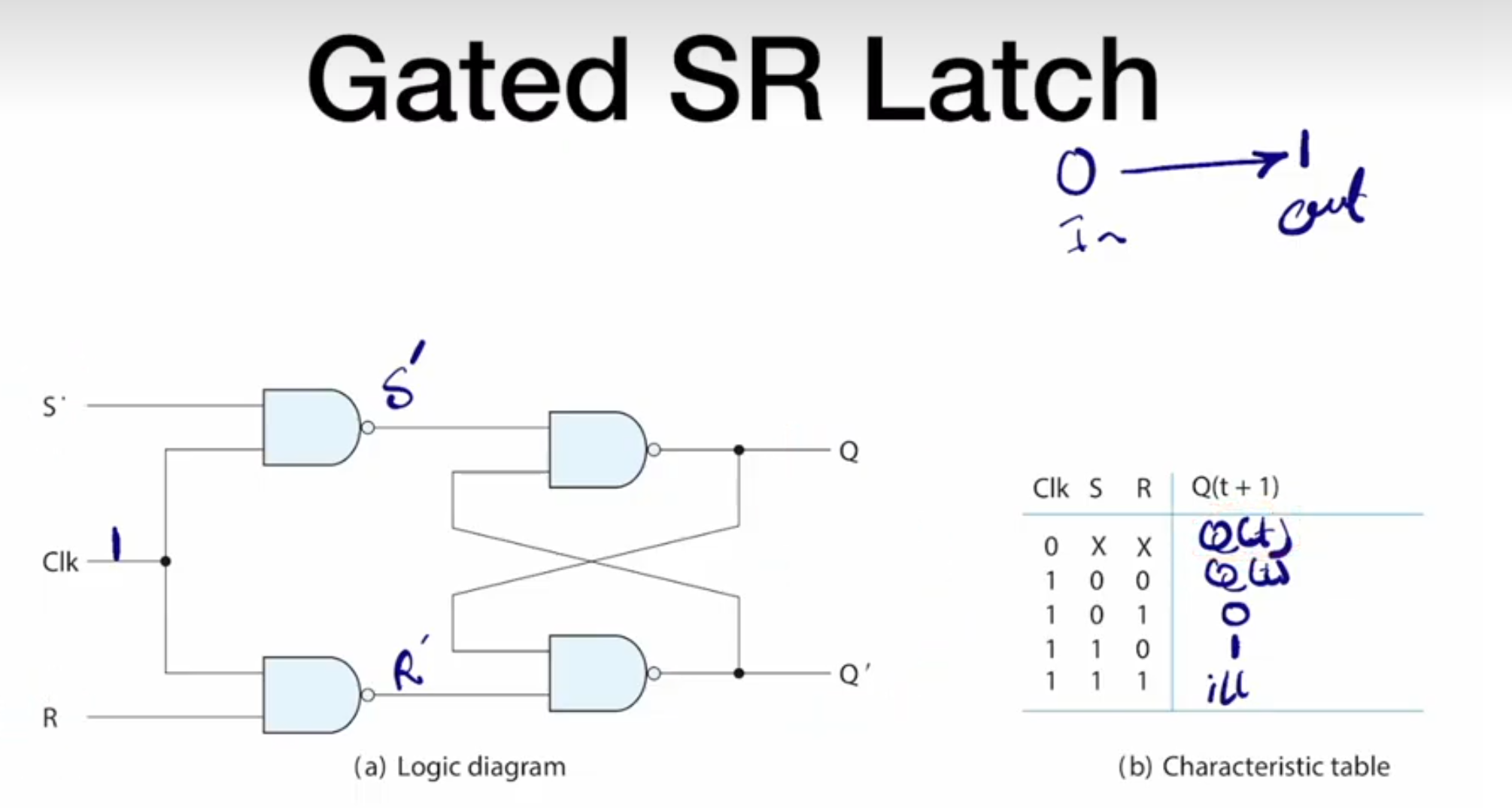

Gated SR Latch
最后一项 非法
clk只是用来控制

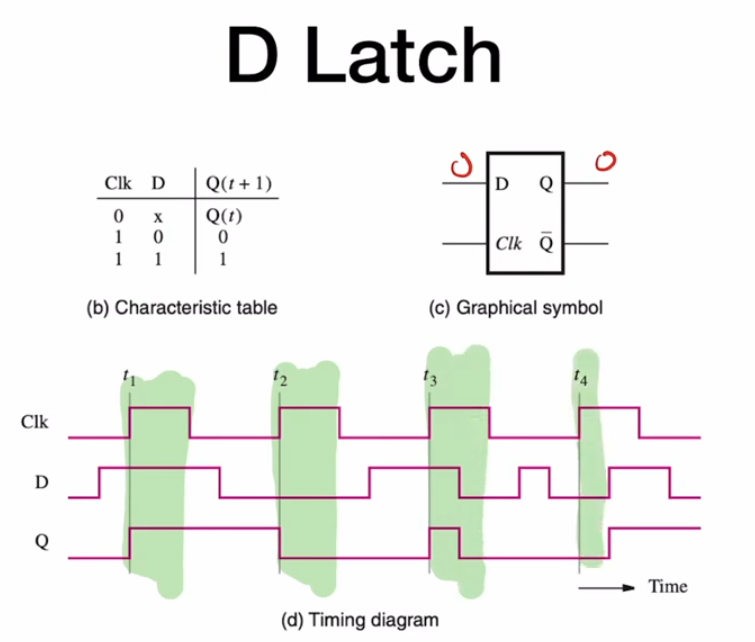

D Latch

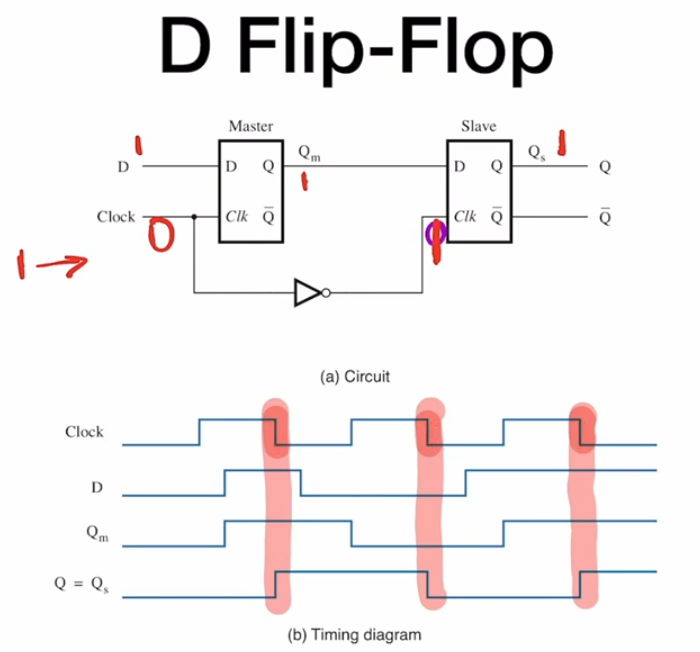

D Flip-Flop
利用锁存器 构建 flip-flop
时钟这条线的设计
输出只在时钟的下降沿 改变；negative edge triggered 负边沿触发
小圆圈 负沿触发
